Sistemas de malla puesta a tierra

La malla de tierra es un conjunto de conductores desnudos que permiten conectar los equipos que componen una instalación a un medio de referencia, en este caso la tierra. Tres componentes constituyen la resistencia de la malla de tierra:

• La resistencia del conductor que conecta los equipos a la malla de tierra.

• La resistencia de contacto entre la malla y el terreno.

• La resistencia del terreno donde se ubica la malla.

Una malla de tierra puede estar formada por distintos elementos:

• Una o más barras enterradas.

• Conductores instalados horizontalmente formando diversas configuraciones.

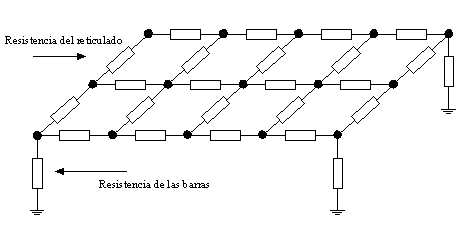

• Un reticulado instalado en forma horizontal que puede tener o no barras conectadas en forma vertical en algunos puntos de ella.
